YTC2220數字雙鉗相位伏安表

YTC2220數字雙鉗相位伏安表可以很方便地在現場測量U-U、I-I及U-I之間的相位，
判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，
測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介;
YTC2220數字雙鉗相位伏安表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。

產品特點：
1、結構精巧，使用方便
手持式結構；
在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
本款數字雙鉗相位伏安表顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得良好視覺效果；
開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
YTC2220數字雙鉗相位伏安表采用新型電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能

產品別稱：雙鉗相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位伏安表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表。

技術參數 TECHNICAL PARAMETERS

基準條件和工作條件：

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
信號波形	正弦波	正弦波	β=0.05
信號頻率	50HZ±1HZ	45HZ～65HZ
儀表工作電壓	9V±0.1V	9V±1V
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

一般規格：

功能	相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試
電源	DC9V 堿性干電池（1.5V AA×6）
功耗	開啟背光燈最大約35mA,電池連續工作約40小時
功耗	關閉背光燈,儀表耗電約15mA,電池連續工作約200小時
顯示模式	LCD顯示，藍屏背光功能，適合昏暗場所
LCD尺寸	70mm×62mm
LCD顯示域	64mm×54mm
儀表尺寸	長寬厚：196mm×92mm×54mm
鉗口尺寸	φ7.5mm×13mm
采樣速率	約3次/秒
量程	交流電壓：0～20V/200V/500V；交流電流：0～200mA/2A/10A；相位：0～360°
測量相位時被測信號的幅值范圍	測U1-U2相位時：30V～500V
	測I1-I2相位時：10mA～10.00A
	測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A
數據保持	測試中按HOLD鍵保持數據，“DH”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電壓檢測	當電池電壓低于7.8V～8V時，電池電壓低符號“ ”顯示，提醒更換電池
儀表質量	主機約550g（帶電池），表鉗約170g×2，測試線約250g

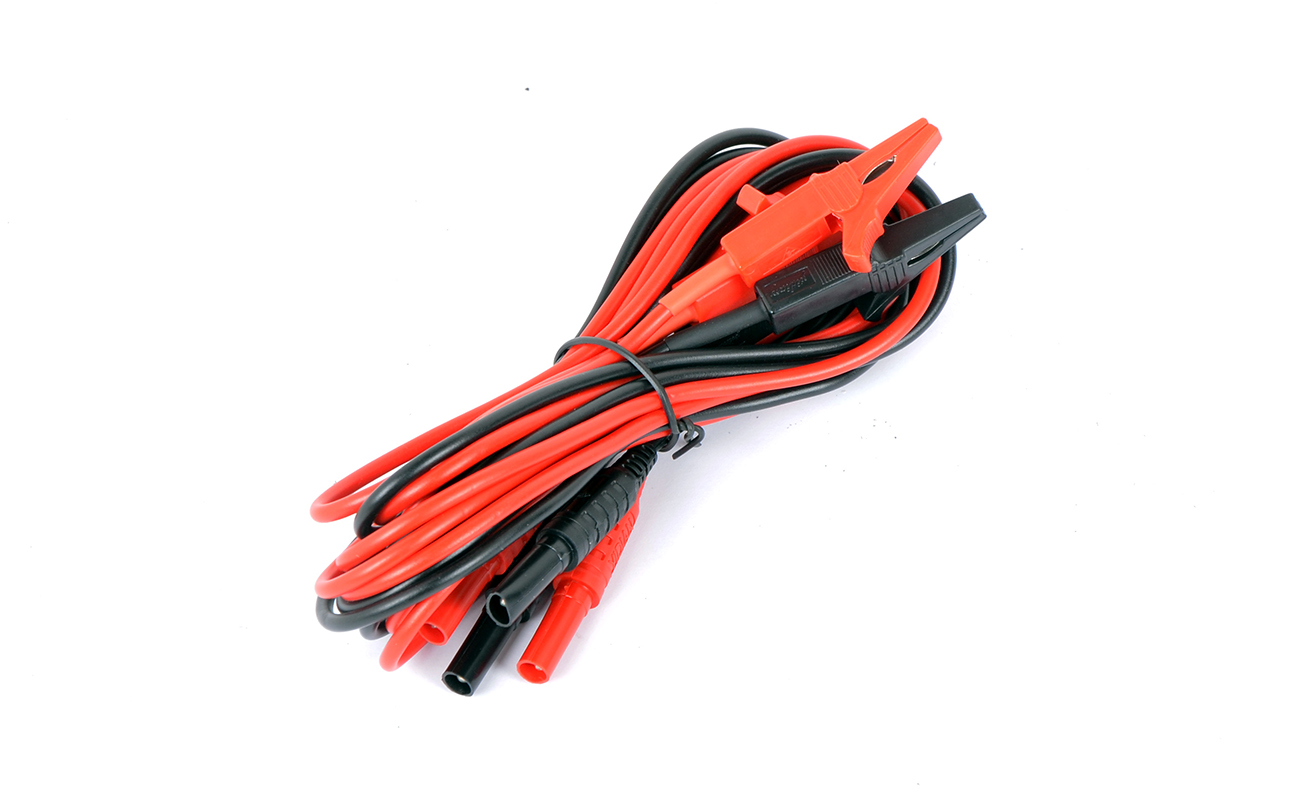

測試線長度	1.5m

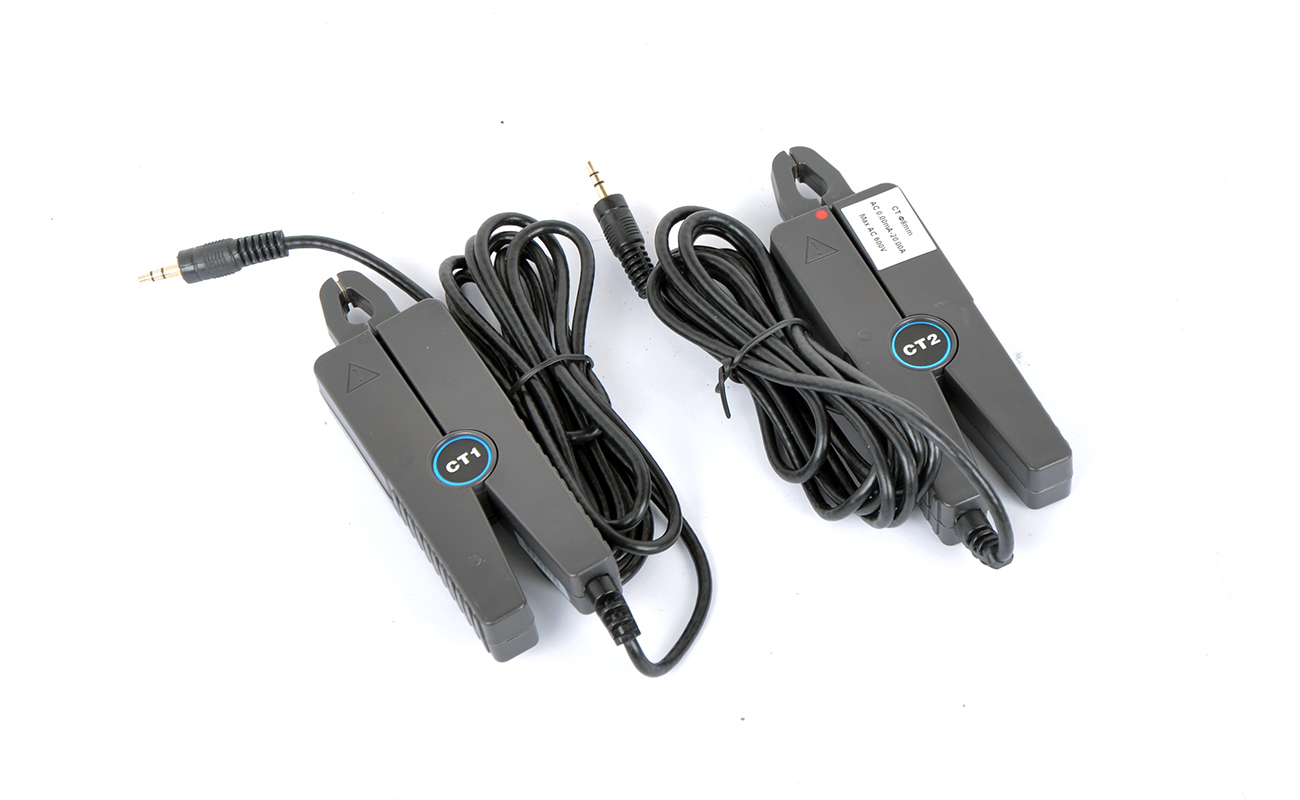

電流鉗線長	2m
工作溫濕度	-10℃～40℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下
輸入阻抗	測試電壓各檔輸入阻抗為：2MΩ；測U1U2相位時電壓輸入阻抗為：40KΩ
耐壓	儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗
絕緣	儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
結構	雙重絕緣
